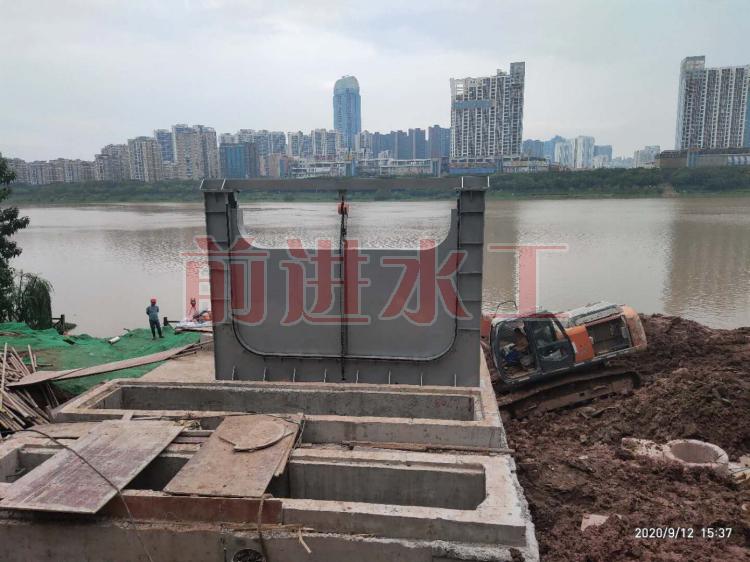

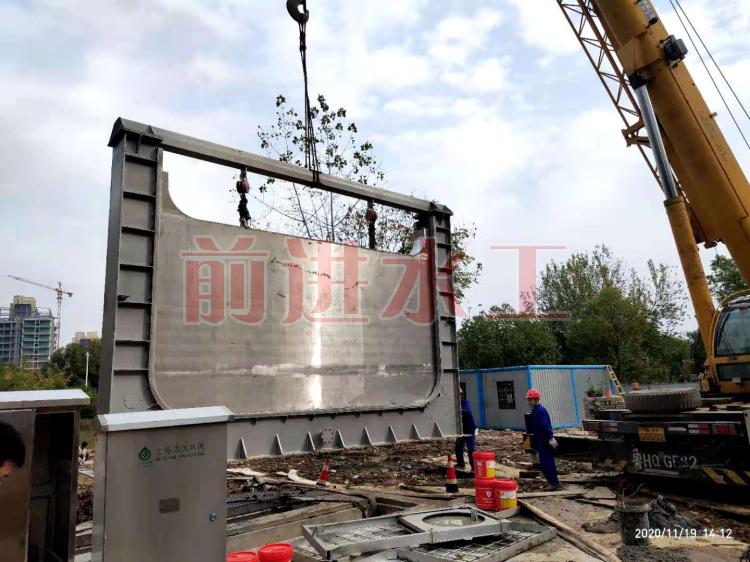

大型下開式排水堰門
大型下開式排水堰門結構組成與工作原理： 下開式排水堰門由固定邊框、活動閘門、液壓驅動裝置、前端液位計、后端液位計，控制系統等部分組成。閘門由液壓系統驅動，能停留在行程范圍內的任意位置。通過前端液位計，閘門可對閘前水位進行調節和流量控制；通過閘門的快速下降對下游管涵進行沖洗；通過后端液位計閘門能防止下游水回灌，從而起到防倒灌的功能。
大型下開式排水堰門參數與性能介紹： 調節高度:0.50-3.00 m；門板高度:1.00 -7.00 m；最大過流量: 70.0 m3/s； 液壓啟閉機上下運行速度:3-8 m/min；功率: max.2.2-14.0 KW(含液壓站) ； 結構緊湊，堰門向下開啟，不占用上部安裝空間；
|
 |
